SE系列安全觸邊
特點：安全觸邊用于檢測移動部件對人的擠壓或剪切等危險。它是自動設備的一種近身安全保護裝置，滿足安全防護要求，用于保障在危險區域內人員可能面臨的夾、擠、碰等危險情況的安全?！粲|發靈敏度高；◆尺寸小，便于隱蔽安裝；◆外形及安裝方式可任意配置，根據用戶要求，安全觸邊可以制...
特點：
安全觸邊用于檢測移動部件對人的擠壓或剪切等危險。它是自動設備的一種近身安全保護裝置，滿足安全防護要求，用于保障在危險區域內人員可能面臨的夾、擠、碰等危險情況的安全。
◆ 觸發靈敏度高；
◆ 尺寸小，便于隱蔽安裝；
◆ 外形及安裝方式可任意配置，根據用戶要求，安全觸邊可以制作成圓弧形或其他形狀；
◆ 適用于各種工業場合，根據要求，可以提供耐油，耐酸堿等特殊要求的產品。
觸邊參數：
| 檢測方式 | 壓力傳感方式 |
| 最大感應角度 | <90o |
| 觸發力 | 20-25N |
| 機械壽命 | >20000 次 |
| 表面防護層材質 | EPDM |
| 工作溫度 | -35℃~+80℃ |
| 防護等級 | IP65 |
| 相應時間 | ≤25ms |
控制器參數：
| 型號 | SM3P2A1B24 |
| 輸入電壓 | 24V DC |
| 安全等級 | PL d |
| 電壓容差 | ±10% |
| 工作溫度 | -10~+55℃ |
| 儲存溫度 | -40~+85℃ |
| 功耗 | <3W |
| 防護等級 | IP50 |
| 輸出方式 | 2NO+1NC |
| 最大切換容量 | AC-15,5A/250 DC-13,6A/24V |
| 抗干擾等級 | IEC61131-3 |
| 觸點熔絲保護 | 5AT或6AF |
| 耐電壓等級 | AC 1890V 50/60Hz 1min |
| 響應時間 | <30ms |
| 導線截面積 | 0.2 ~ 2.5mm2 |
| 適用標準 | EN ISO 13849-1, EN1760-2 EN 61000-6-2, EN 61000-6-3 |
| 接線端的扭矩設置 | 0.5Nm |
| 尺寸 | 96(L)×22.5(W)×116(H)mm |
| 振動要求 | EN 60068-2-6 |
| 環境符合 | EN 60068-2-78 |

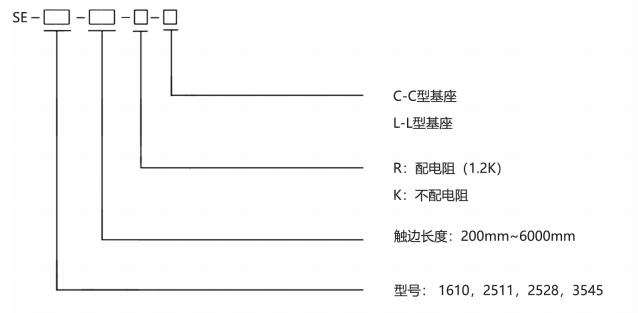

型號表述：

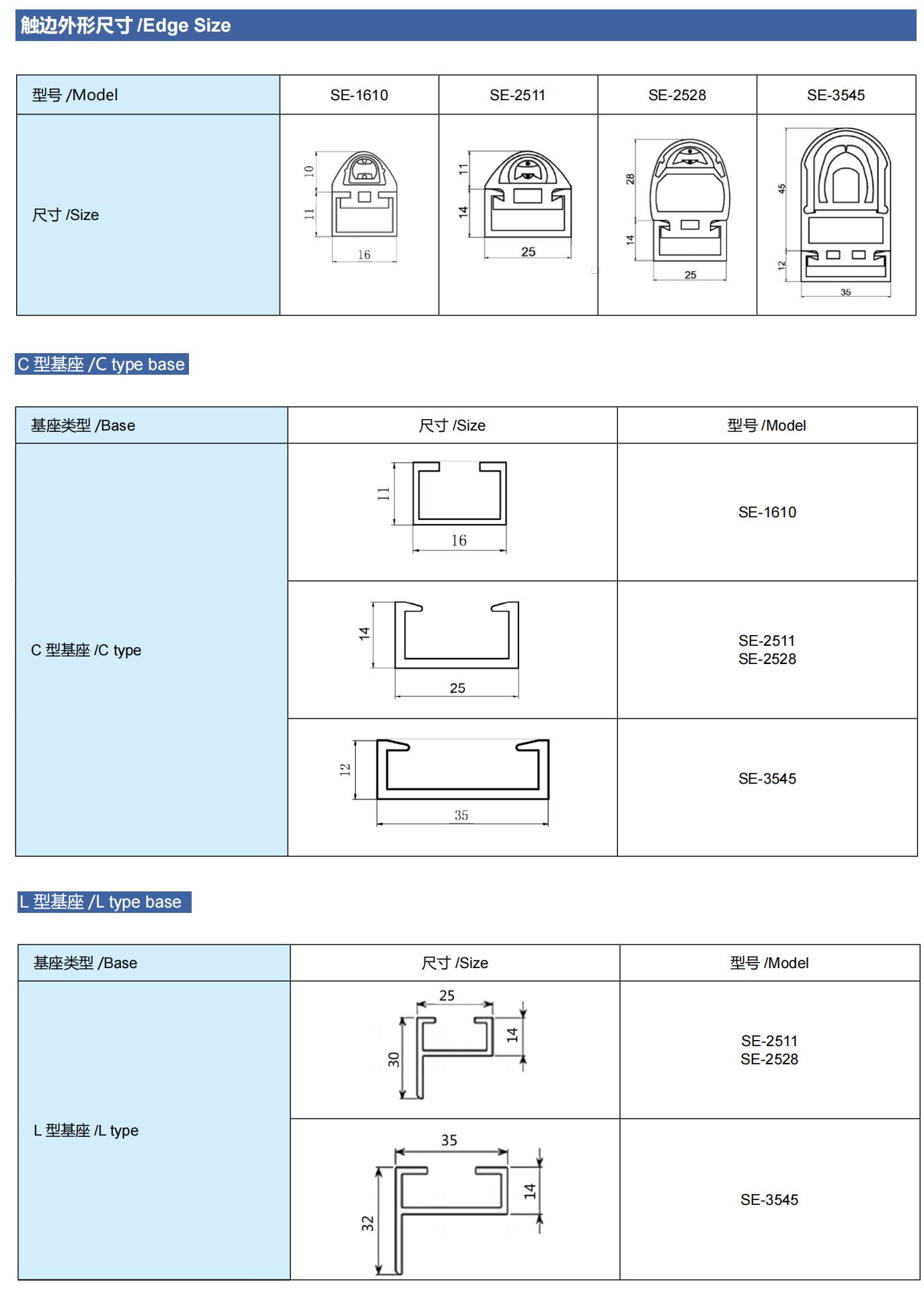

外形尺寸：

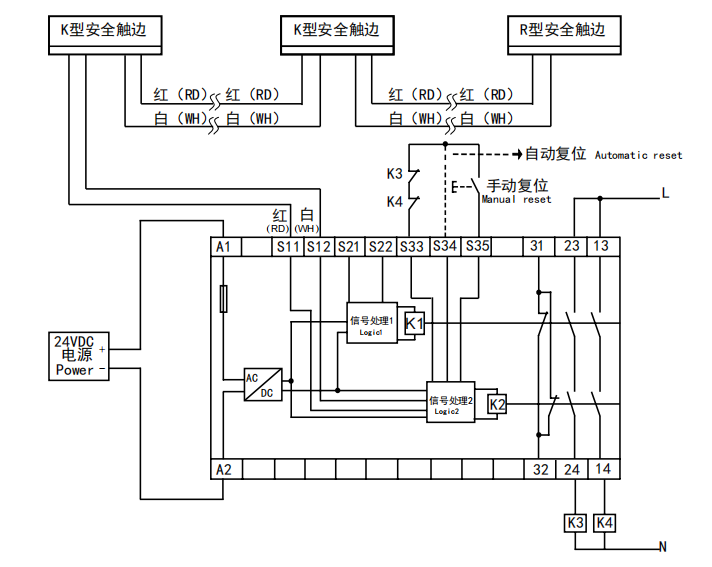

接線圖：
